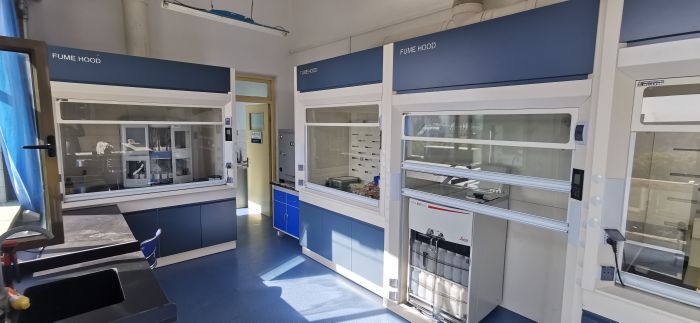

通风柜

主柜体：分为上下箱体

 上箱体：采用 1.2mm 冷轧钢板折弯、冲压，表面经除油、酸洗、磷化作防锈处理， 再静电粉沫喷涂 EPOXY 防护层做耐酸碱耐腐蚀表面处理，其喷涂 EPOXY 防护层附着力经落物 撞击试验测试合格； 内衬及导流板选用 5mm 陶瓷纤维， 内部分三段式排风设计，可消除排气 死角与不同密度气体的有效排放；控制面板设在外立柱侧面板上，方便观察与操作。

下箱体：下箱体为整体组合结构，采用 1.2mm 厚的冷轧板折弯制做，表面环氧树 脂粉沫喷涂；抠手采用铝合金材料，内嵌式抠手，表面环氧树脂粉沫喷涂；铰链采用 316L 不 锈钢材料，开启度为 145°；可调节组合地脚由不锈钢螺丝、尼龙罩盖、橡胶材料组合，具有 防滑、减震、耐酸碱、耐腐蚀、承重力强等特点；

可视窗：≥5mm 厚钢化玻璃，具有安全防爆功能，滑动自如，可停留于轨道任何位

置；主视窗玻璃可左右自由滑动，方便使用者操作。

附属配件：

插座：采用防尘、防溅带有自动闭合功能防护盖的安全插座。外型尺寸为 60×60mm， 10A/16A /220V 的多功能插座，适合实验室内各种仪器设备。

照明：采用圆形节能孔灯，隐藏于顶板上，不与通风柜内实验气体直接接触，易 更换，亮度完全满足实验要求。

控制面板：液晶控制显示面板、日光灯、风机、风阀开停控制。

杯槽：配 PP 杯槽,耐酸碱、耐腐蚀和有机物。

水龙头：采用国产优质单口水龙头；材质为纯铜质；表面处理采用国产环氧树脂 粉未喷涂，耐酸碱，耐腐蚀；出水嘴采用铜质和PP 两种材质，可拆卸，加接安装起泡器，鹅颈、折角出水管可 360°旋转，有成型螺纹，可方便连接循环等特殊用水水管；阀芯采用精密 陶瓷阀芯，90°旋转，开关使用寿命达 50 万次以上，静态最大耐压 35 巴；把手采用PP 材质， 符合人体工学设计，使用手感舒适、方便。

下水系统：采用国产高密度 PP 材质沉水弯，耐腐蚀、耐酸碱和有机物，具有过滤、 堵臭功能。

通风柜排风性能要求：

通风柜排风量和面风速：在视窗高度 500MM 高状态下：

排风量达到 890Mm³/h 以上。面风速平均风速 0.5m/s，各点误差在 20%以内。

 浓度-内测量面试验:每个采样位置 SF6 浓度平均值不大于 0.1ppm(符合法国标准 NFX15-206-2010)

浓度- 外测量 面试验 : 每个采 样位置 SF6 浓度 符 合德 国化 工 工业专业协 会 (BG-Chemie) 指南

 浓度-干预试验：每个采样位置 SF6 浓度符合德国化工工业专业协会 (BG-Chemie) 指南

 空气交换效率：  空气排气率大于 80 ，空气交接效率大于 9.

 压损试验：平均压损值 33.2

视窗移位试验：按 EN14175-2:2003 条款中规定，移动各个视窗所需的作用力小余 16N

需提供满足上述参数的 SGS 通风柜型式试验检测报告(EN14175-3:2003+AC：2014)

通风柜物理防腐蚀性能要求：

台面正视面板平整度≤0.1MM，地脚平稳性 ≤0.5MM。

所有分缝≤0.1MM。

 焊接件、喷涂层、 电镀层合格。

 玻璃件外观 合格。

 金属喷漆 (塑) 涂层理化性能：耐腐蚀 (24 小时乙酸盐雾试验) 达到 10 级，硬 度达到 1H.

 金属电镀层理化性能：耐腐蚀 (24 小时乙酸盐雾试验) 达到 10 级，附着力达到 2 级。

面风速、气流形态视觉、示踪气体浓度、视窗移动效果合格、
