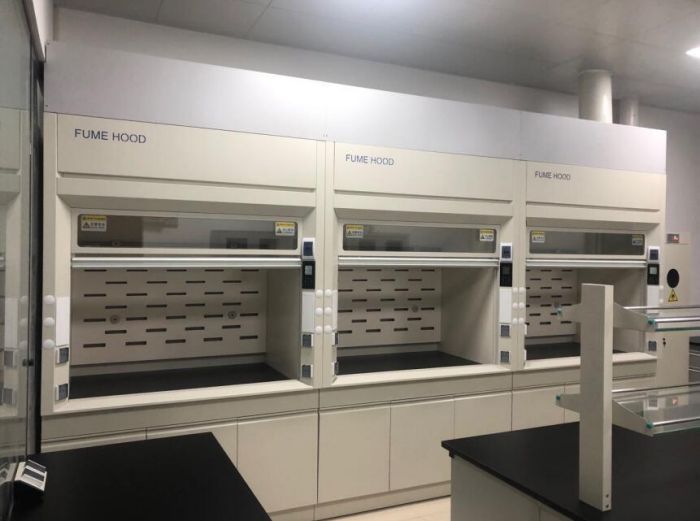

通风柜
主柜体:分为上下箱体
上箱体:采用 1.2mm 冷轧钢板折弯、冲压,表面经除油、酸洗、磷化作防锈处理, 再静电粉沫喷涂 EPOXY 防护层做耐酸碱耐腐蚀表面处理,其喷涂 EPOXY 防护层附着力经落物 撞击试验测试合格; 内衬及导流板选用 5mm 陶瓷纤维, 内部分三段式排风设计,可消除排气 死角与不同密度气体的有效排放;控制面板设在外立柱侧面板上,方便观察与操作。
下箱体:下箱体为整体组合结构,采用 1.2mm 厚的冷轧板折弯制做,表面环氧树 脂粉沫喷涂;抠手采用铝合金材料,内嵌式抠手,表面环氧树脂粉沫喷涂;铰链采用 316L 不 锈钢材料,开启度为 145°;可调节组合地脚由不锈钢螺丝、尼龙罩盖、橡胶材料组合,具有 防滑、减震、耐酸碱、耐腐蚀、承重力强等特点;
可视窗:≥5mm 厚钢化玻璃,具有安全防爆功能,滑动自如,可停留于轨道任何位
置;主视窗玻璃可左右自由滑动,方便使用者操作。
附属配件:
插座:采用防尘、防溅带有自动闭合功能防护盖的安全插座。外型尺寸为 60×60mm, 10A/16A /220V 的多功能插座,适合实验室内各种仪器设备。
照明:采用圆形节能孔灯,隐藏于顶板上,不与通风柜内实验气体直接接触,易 更换,亮度完全满足实验要求。
控制面板:液晶控制显示面板、日光灯、风机、风阀开停控制。
杯槽:配 PP 杯槽,耐酸碱、耐腐蚀和有机物。
水龙头:采用国产优质单口水龙头;材质为纯铜质;表面处理采用国产环氧树脂 粉未喷涂,耐酸碱,耐腐蚀;出水嘴采用铜质和PP 两种材质,可拆卸,加接安装起泡器,鹅颈、折角出水管可 360°旋转,有成型螺纹,可方便连接循环等特殊用水水管;阀芯采用精密 陶瓷阀芯,90°旋转,开关使用寿命达 50 万次以上,静态最大耐压 35 巴;把手采用PP 材质, 符合人体工学设计,使用手感舒适、方便。
下水系统:采用国产高密度 PP 材质沉水弯,耐腐蚀、耐酸碱和有机物,具有过滤、 堵臭功能。
通风柜排风性能要求:
通风柜排风量和面风速:在视窗高度 500MM 高状态下:
排风量达到 890Mm³/h 以上。面风速平均风速 0.5m/s,各点误差在 20%以内。
浓度-内测量面试验:每个采样位置 SF6 浓度平均值不大于 0.1ppm(符合法国标准 NFX15-206-2010)
浓度- 外测量 面试验 : 每个采 样位置 SF6 浓度 符 合德 国化 工 工业专业协 会 (BG-Chemie) 指南
浓度-干预试验:每个采样位置 SF6 浓度符合德国化工工业专业协会 (BG-Chemie) 指南
空气交换效率: 空气排气率大于 80 ,空气交接效率大于 9.
压损试验:平均压损值 33.2
视窗移位试验:按 EN14175-2:2003 条款中规定,移动各个视窗所需的作用力小余 16N
需提供满足上述参数的 SGS 通风柜型式试验检测报告(EN14175-3:2003+AC:2014)
通风柜物理防腐蚀性能要求:
台面正视面板平整度≤0.1MM,地脚平稳性 ≤0.5MM。
所有分缝≤0.1MM。
焊接件、喷涂层、 电镀层合格。
玻璃件外观 合格。
金属喷漆 (塑) 涂层理化性能:耐腐蚀 (24 小时乙酸盐雾试验) 达到 10 级,硬 度达到 1H.
金属电镀层理化性能:耐腐蚀 (24 小时乙酸盐雾试验) 达到 10 级,附着力达到 2 级。
面风速、气流形态视觉、示踪气体浓度、视窗移动效果合格、
